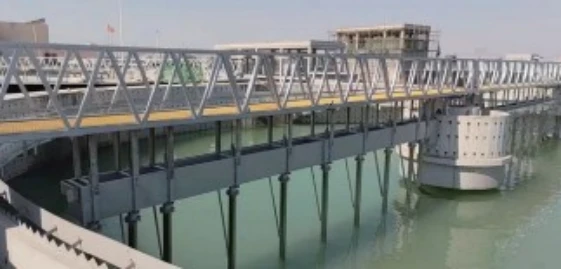

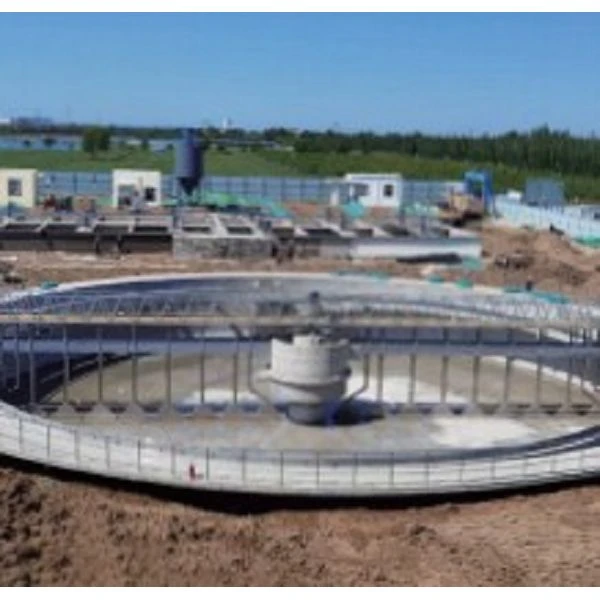

ZQXN ペリフェラル-ドライブ フル-ブリッジ サクション

下水処理場の円形二次浄化装置用に設計された ZQXN ペリフェラル-フルブリッジ吸引浄化装置-は、沈殿した底泥を放射状に配置された一連の吸引パイプ内に掃き入れます。その後、汚泥は汚泥返送 (RAS) または濃縮脱水 (WAS) のために中央パイプを通って排出されます。同時に、表面のスカムは下流の処理のために収集ホッパーにすくい取られます。

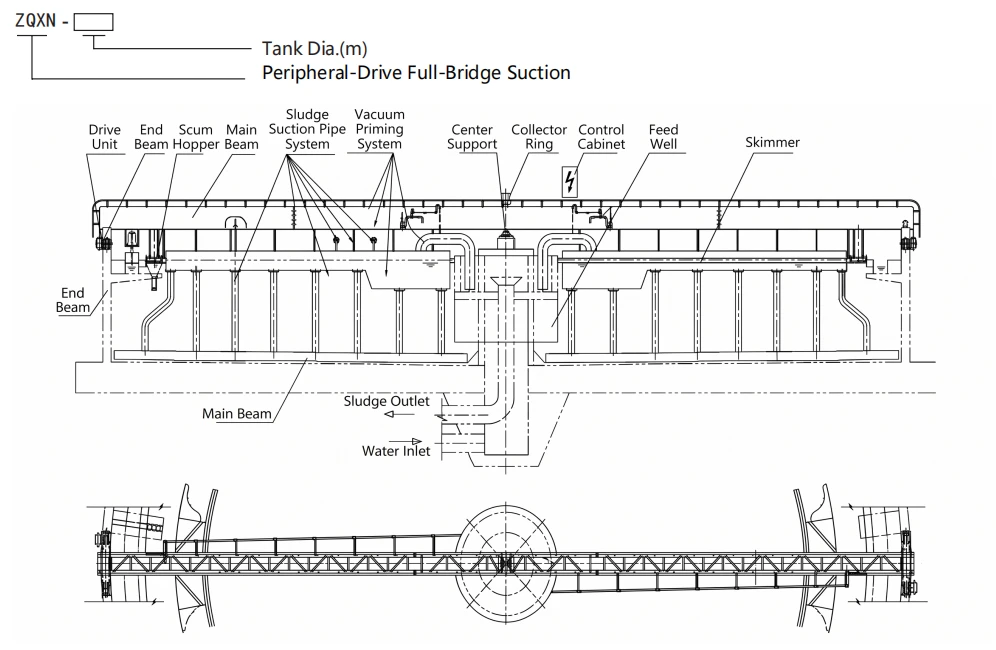

ペリフェラル-ドライブ フルブリッジ吸引清澄装置は、主にメイン ビーム、エンド キャリッジ、駆動ユニット、吸引および真空システム、フィード ウェル、スキミング機構、スカム ホッパー、コントロール パネルで構成されます。動作中、駆動ユニットはタンクの中心を中心にメインビームを回転させます。底部スラッジはスクレーパーブレードによって吸引口に集められ、静水圧によって吸引管、トラフ、サイフォン管、中央シリンダーを通って連続的に吸引され、排出されます。各吸入パイプには、流量調整用の上部に取り付けられたバルブが付いています。-同時に、表面のスカムは回転するスキマーと周囲のバッフルによって濃縮され、ヒンジ付きのスクレーピングアームによってスカムホッパーに押し込まれて除去されます。
