ABS 水中ミキサーの信頼できるサプライヤーとして、当社製品の最適なパフォーマンスを確保することは最も重要です。 ABS 水中ミキサーの効率と寿命に大きな影響を与える重要な側面の 1 つは、インペラの位置合わせです。このブログ投稿では、ABS 水中ミキサーのインペラの位置合わせをチェックするプロセスについて説明します。
インペラのアライメントの重要性を理解する
アライメントチェックプロセスを詳しく調べる前に、適切なインペラのアライメントがなぜ重要なのかを理解することが重要です。正確に位置合わせされたインペラにより、均一な流量分布が確保され、振動が低減され、ミキサー部品の磨耗が最小限に抑えられます。インペラの位置がずれていると、混合効率の低下、エネルギー消費の増加、早期の機械的故障が発生する可能性があります。たとえば、下水処理環境では、インペラの位置が不適切であると廃水の混合が不均一になり、処理プロセスが非効率になり、環境に危険が及ぶ可能性があります。
アライメントチェックに必要な工具
ABS 水中ミキサーのインペラの位置を確認するには、次のツールが必要です。
- ダイヤルインジケーター：このツールは小さな変位を測定するために使用され、位置ずれを検出するために非常に重要です。
- 直定規:直定規は、インペラー シャフトやその他のコンポーネントの位置合わせを視覚的に検査するのに役立ちます。
- 位置調整治具:これらの治具は、正確な位置合わせ測定のための基準面を提供するように設計されています。
- メジャーテープ:線形測定を行い、コンポーネント間の適切な間隔を確保するために使用されます。
- 安全装備:検査プロセス中の安全を確保するための手袋、ゴーグル、保護服など。
インペラのアライメントを確認するためのステップバイステップ ガイド
ステップ 1: 準備
- 電源オフ:検査またはメンテナンス作業を開始する前に、ABS 水中ミキサーの電源がオフになっていて、電源から切り離されていることを確認してください。これにより、偶発的な起動が防止され、安全が確保されます。
- タンクの水を抜きます:ミキサーがタンクに設置されている場合は、インペラにアクセスできるレベルまで液体を排出します。これによりアライメントチェックが容易になり、液体の干渉も防止できます。
- コンポーネントを清掃します。清潔な布を使用して、インペラ、シャフト、その他のコンポーネントから汚れ、破片、スラッジを取り除きます。これにより、正確な測定が保証され、測定ツールの損傷が防止されます。
ステップ 2: 最初の目視検査
- インペラを検査します。インペラに亀裂、欠け、ブレードの曲がりなどの損傷の兆候がないか目視で検査します。インペラが損傷すると、位置ずれが発生し、ミキサーの性能に影響を与える可能性があります。損傷に気づいた場合は、すぐにインペラを交換してください。
- シャフトを確認してください:インペラーシャフトの真直度および摩耗の兆候を検査します。シャフトが曲がったり摩耗したりすると、位置ずれが発生する可能性があります。直定規を使用してシャフトの真直度をチェックし、目に見える損傷や過度の摩耗の兆候がないかどうかを確認します。
- 取り付けを調べます。ミキサーが正しく取り付けられ、固定されていることを確認してください。取り付けが緩んでいたり、位置がずれていると、インペラの位置がずれて位置合わせに影響を与える可能性があります。取り付けボルトとブラケットがしっかり締まっているかを確認し、必要に応じて調整してください。
ステップ 3: ダイヤルインジケーターの使用
- ダイヤルインジケーターの取り付け:ダイヤルインジケータをインペラシャフト近くの安定した面に取り付けます。インジケータのプローブがインペラシャフトまたはインペラの基準面に接触していることを確認してください。
- ゼロ読み取り値を設定します。インペラをゆっくりと開始位置まで回転させ、ダイヤルインジケータをゼロに設定します。これは、インペラの位置の偏差を測定するための基準点となります。
- インペラを回転させます。ダイヤルインジケーターの読み取り値を観察しながら、羽根車をゆっくりと 360 度回転させます。位置ずれを示す読み取り値の変化に注意してください。
- 測定値を記録します。回転中に得られた最大値と最小値を記録します。これらの読み取り値の差が合計インジケータ読み取り値 (TIR) であり、位置ずれの量を表します。
ステップ 4: 結果の分析
- 許容可能な許容差を決定します。インペラの位置合わせの許容許容範囲については、メーカーの仕様を参照してください。この許容差は、ミキサーのタイプとサイズ、およびアプリケーション要件によって異なります。
- 測定値を比較します。ダイヤルインジケータから得られたTIRを許容許容範囲と比較してください。 TIR が許容範囲内にある場合、インペラは適切に位置合わせされていると見なされます。 TIR が許容範囲を超える場合は、インペラを再調整する必要があります。
ステップ 5: インペラの再調整
- 取り付けを調整します。インペラの位置がずれている場合は、ミキサーの取り付けを調整する必要がある場合があります。取り付けボルトを緩め、インペラが適切に位置合わせされるまでシムを使用してミキサーの位置を調整します。
- 位置合わせを再度確認します。調整を行った後、ダイヤルインジケータを使用して位置合わせチェックを繰り返し、インペラが許容範囲内にあることを確認します。
- 取り付けボルトを締めます。インペラの位置が適切に調整されたら、取り付けボルトを締めてミキサーを所定の位置に固定します。
追加のヒントと考慮事項
- 定期的なメンテナンス:ABS 水中ミキサーの定期的な検査とメンテナンスを実行して、インペラが適切に位置合わせされていることを確認してください。これにより、早期の磨耗を防ぎ、ミキサーの寿命を延ばすことができます。
- 専門家のサポート:アライメントチェックプロセスについて不明な点がある場合、または何らかの問題が発生した場合は、専門家の支援を求めることをお勧めします。資格のある技術者が専門的なアドバイスを提供し、アライメントチェックを正確に実行できます。
- 高品質のコンポーネントを使用します。ABS 水中ミキサーの部品を交換する場合は、必ずミキサーと互換性のある高品質の部品を使用してください。これにより、最適なパフォーマンスと信頼性が保証されます。
結論
ABS 水中ミキサーのインペラの位置を確認することは、ミキサーの性能と寿命に大きな影響を与える可能性がある重要なメンテナンス作業です。このブログ投稿で概説されている手順に従い、適切なツールを使用することで、インペラが適切に調整され、最高の状態で動作していることを確認できます。

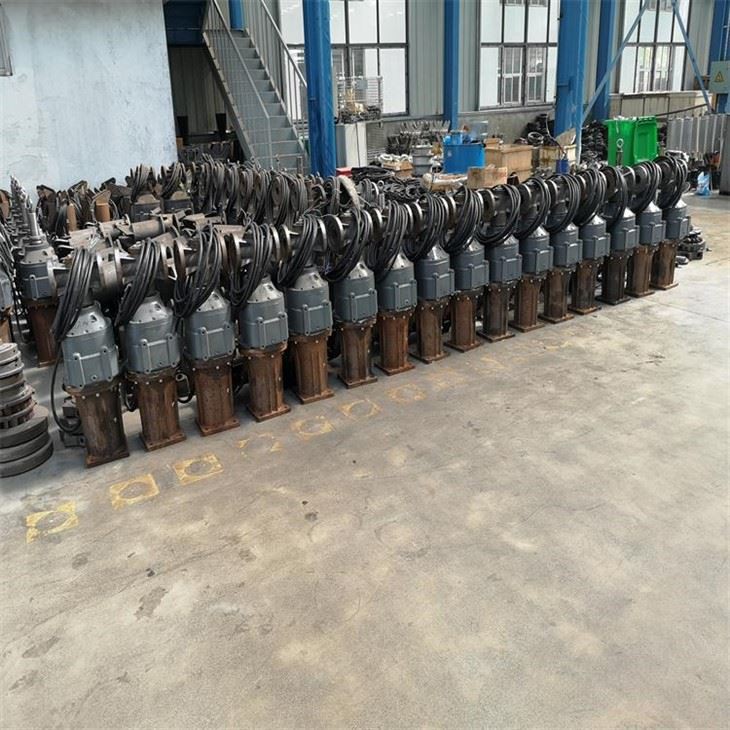

高品質の ABS 水中ミキサーをお探しなら、水中フローブースター、水中フロースラスター Qjb、 または汚泥返送ポンプ、お気軽に弊社営業チームまでお問い合わせください。当社は一流の製品と優れた顧客サービスを提供することに尽力しており、お客様の購入ニーズに喜んでお手伝いいたします。
参考文献
- ABS 水中ミキサーのメーカーの操作およびメンテナンス マニュアル。
- 水中ミキサーのインペラの位置調整に関する業界標準とガイドライン。
